ਇੱਕ ਨਯੂਮੈਟਿਕ ਸੋਲਨੋਇਡ ਵਾਲਵ ਕੀ ਹੈ? ਕੀ ਹੈ ਏਨਿਊਮੈਟਿਕ ਸੋਲਨੋਇਡ ਵਾਲਵ
ਇੱਕ ਨਯੂਮੈਟਿਕ ਸੋਲਨੋਇਡ ਵਾਲਵ ਇੱਕ ਉਦਯੋਗਿਕ ਯੰਤਰ ਹੈ ਜੋ ਇਲੈਕਟ੍ਰੋਮੈਗਨੈਟਿਜ਼ਮ ਦੁਆਰਾ ਨਿਯੰਤਰਿਤ ਕੀਤਾ ਜਾਂਦਾ ਹੈ, ਜੋ ਖਾਸ ਤੌਰ 'ਤੇ ਉਦਯੋਗਿਕ ਮਸ਼ੀਨ ਨਿਯੰਤਰਣ ਅਤੇ ਉਦਯੋਗਿਕ ਵਾਲਵ ਵਿੱਚ ਆਮ ਹੁੰਦਾ ਹੈ। ਇਹ ਮਾਧਿਅਮ ਦੀ ਦਿਸ਼ਾ, ਪ੍ਰਵਾਹ ਦਰ, ਗਤੀ ਅਤੇ ਹੋਰ ਮਾਪਦੰਡਾਂ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰ ਸਕਦਾ ਹੈ, ਜਿਸ ਨਾਲ ਵਾਲਵ ਦੇ ਖੁੱਲਣ ਅਤੇ ਬੰਦ ਹੋਣ 'ਤੇ ਨਿਯੰਤਰਣ ਪ੍ਰਾਪਤ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ। ਉਮੀਦ ਕੀਤੇ ਨਿਯੰਤਰਣ ਨੂੰ ਪ੍ਰਾਪਤ ਕਰਨ ਲਈ ਸੋਲਨੋਇਡ ਵਾਲਵ ਨੂੰ ਵੱਖ-ਵੱਖ ਸਰਕਟਾਂ ਨਾਲ ਜੋੜਿਆ ਜਾ ਸਕਦਾ ਹੈ, ਅਤੇ ਉਹ ਨਿਯੰਤਰਣ ਦੀ ਸ਼ੁੱਧਤਾ ਅਤੇ ਲਚਕਤਾ ਨੂੰ ਵੀ ਯਕੀਨੀ ਬਣਾ ਸਕਦੇ ਹਨ।
ਸੋਲਨੋਇਡ ਵਾਲਵ ਤਰਲ ਪਦਾਰਥਾਂ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਨ ਲਈ ਵਰਤੇ ਜਾਂਦੇ ਆਟੋਮੇਸ਼ਨ ਦਾ ਇੱਕ ਬੁਨਿਆਦੀ ਹਿੱਸਾ ਹੈ ਅਤੇ ਐਕਟੁਏਟਰ ਨਾਲ ਸਬੰਧਤ ਹੈ। ਹਾਈਡ੍ਰੌਲਿਕ ਅਤੇ ਨਿਊਮੈਟਿਕ ਪ੍ਰਣਾਲੀਆਂ ਤੱਕ ਸੀਮਿਤ ਨਹੀਂ. Solenoid ਵਾਲਵ ਹਾਈਡ੍ਰੌਲਿਕ ਵਹਾਅ ਦੀ ਦਿਸ਼ਾ ਨੂੰ ਕੰਟਰੋਲ ਕਰਨ ਲਈ ਵਰਤਿਆ ਜਾਦਾ ਹੈ. ਫੈਕਟਰੀਆਂ ਵਿੱਚ ਮਕੈਨੀਕਲ ਉਪਕਰਣ ਆਮ ਤੌਰ 'ਤੇ ਹਾਈਡ੍ਰੌਲਿਕ ਸਟੀਲ ਦੁਆਰਾ ਨਿਯੰਤਰਿਤ ਕੀਤੇ ਜਾਂਦੇ ਹਨ, ਇਸਲਈ ਸੋਲਨੋਇਡ ਵਾਲਵ ਵਰਤੇ ਜਾਂਦੇ ਹਨ।
ਸੋਲਨੋਇਡ ਵਾਲਵ ਦੇ ਅੰਦਰ, ਵੱਖ-ਵੱਖ ਅਹੁਦਿਆਂ 'ਤੇ ਛੇਕ ਦੇ ਨਾਲ ਇੱਕ ਸੀਲਬੰਦ ਖੋਲ ਹੁੰਦਾ ਹੈ। ਹਰ ਇੱਕ ਮੋਰੀ ਦੁਆਰਾ ਇੱਕ ਵੱਖਰੀ ਤੇਲ ਪਾਈਪ ਵੱਲ ਜਾਂਦਾ ਹੈ। ਖੋਲ ਦੇ ਮੱਧ ਵਿੱਚ, ਇੱਕ ਵਾਲਵ ਹੁੰਦਾ ਹੈ, ਅਤੇ ਦੋਨਾਂ ਪਾਸੇ, ਦੋ ਇਲੈਕਟ੍ਰੋਮੈਗਨੇਟ ਹੁੰਦੇ ਹਨ। ਜਦੋਂ ਇੱਕ ਪਾਸੇ ਇਲੈਕਟ੍ਰੋਮੈਗਨੈਟਿਕ ਕੋਇਲ ਊਰਜਾਵਾਨ ਹੁੰਦਾ ਹੈ, ਤਾਂ ਵਾਲਵ ਬਾਡੀ ਉਸ ਪਾਸੇ ਵੱਲ ਆਕਰਸ਼ਿਤ ਹੋਵੇਗੀ। ਵਾਲਵ ਬਾਡੀ ਦੀ ਗਤੀ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਨ ਨਾਲ, ਵੱਖ-ਵੱਖ ਤੇਲ ਡਿਸਚਾਰਜ ਹੋਲ ਬਲੌਕ ਜਾਂ ਲੀਕ ਹੋ ਜਾਣਗੇ, ਜਦੋਂ ਕਿ ਤੇਲ ਇਨਲੇਟ ਹੋਲ ਹਮੇਸ਼ਾ ਖੁੱਲ੍ਹਾ ਹੁੰਦਾ ਹੈ। ਇਸ ਲਈ, ਹਾਈਡ੍ਰੌਲਿਕ ਤੇਲ ਵੱਖ-ਵੱਖ ਤੇਲ ਡਿਸਚਾਰਜ ਪਾਈਪਾਂ ਵਿੱਚ ਦਾਖਲ ਹੋਵੇਗਾ, ਅਤੇ ਫਿਰ ਤੇਲ ਪਿਸਟਨ ਤੇਲ ਦੇ ਦਬਾਅ ਦੁਆਰਾ ਪਿਸਟਨ ਡੰਡੇ ਨੂੰ ਚਲਾਏਗਾ. ਇਸ ਤਰ੍ਹਾਂ, ਇਲੈਕਟ੍ਰੋਮੈਗਨੇਟ ਦੇ ਕਰੰਟ ਨੂੰ ਨਿਯਮਤ ਕਰਕੇ ਮਕੈਨੀਕਲ ਅੰਦੋਲਨ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕੀਤਾ ਜਾਂਦਾ ਹੈ।
ਸੋਲਨੋਇਡ ਵਾਲਵ ਦਾ ਇਲੈਕਟ੍ਰੀਕਲ ਪ੍ਰਤੀਕ
ਜਿਵੇਂ ਕਿ ਤਸਵੀਰ ਵਿੱਚ ਦਿਖਾਇਆ ਗਿਆ ਹੈ

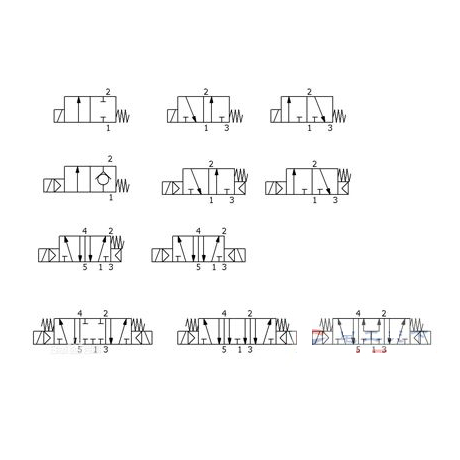

ਸੋਲਨੋਇਡ ਵਾਲਵ ਪ੍ਰਤੀਕ ਇੱਕ ਯੋਜਨਾਬੱਧ ਚਿੱਤਰ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ ਜੋ ਸੋਲਨੋਇਡ ਵਾਲਵ ਦੇ ਕੰਮ ਦਾ ਵਰਣਨ ਕਰਦਾ ਹੈ। ਇਹ ਆਮ ਤੌਰ 'ਤੇ ਨਿਊਮੈਟਿਕ ਸਿਸਟਮ ਡਿਜ਼ਾਈਨਰਾਂ ਅਤੇ ਸੋਲਨੋਇਡ ਵਾਲਵ ਉਪਭੋਗਤਾਵਾਂ ਨੂੰ ਉਤਪਾਦ ਦੇ ਕਾਰਜਾਂ ਨੂੰ ਸਮਝਣ ਵਿੱਚ ਮਦਦ ਕਰਨ ਲਈ ਨਿਊਮੈਟਿਕ ਸਿਸਟਮ ਡਿਜ਼ਾਈਨ ਅਤੇ ਉਤਪਾਦ ਪਛਾਣ ਵਿੱਚ ਲਾਗੂ ਕੀਤਾ ਜਾਂਦਾ ਹੈ।
ਡਿਜ਼ਾਈਨ ਪ੍ਰਕਿਰਿਆ ਦੇ ਦੌਰਾਨ, ਅਕਸਰ ਏਅਰਵੇਅ ਡਾਇਗ੍ਰਾਮ ਦਾ ਹਵਾਲਾ ਦੇਣਾ ਜ਼ਰੂਰੀ ਹੁੰਦਾ ਹੈ। ਕਈ ਸੋਲਨੋਇਡ ਵਾਲਵ ਉਹਨਾਂ ਦੇ ਅਨੁਸਾਰੀ ਨਿਊਮੈਟਿਕ ਚਿੰਨ੍ਹਾਂ ਵਿੱਚ ਬਦਲ ਜਾਂਦੇ ਹਨ ਅਤੇ ਡਰਾਇੰਗਾਂ 'ਤੇ ਦਿਖਾਈ ਦਿੰਦੇ ਹਨ। ਇਸ ਪ੍ਰਸਤੁਤੀ ਵਿਧੀ ਨੂੰ ਸੋਲਨੋਇਡ ਵਾਲਵ ਪ੍ਰਤੀਕ ਵਜੋਂ ਜਾਣਿਆ ਜਾਂਦਾ ਹੈ।
ਪਹਿਲਾਂ ਜ਼ਿਕਰ ਕੀਤਾ ਗਿਆ "----ਵੇ" ਇਸ ਗੱਲ 'ਤੇ ਨਿਰਭਰ ਕਰਦਾ ਹੈ ਕਿ ਵਾਲਵ ਦੀਆਂ ਕਿੰਨੀਆਂ ਕਾਰਜਸ਼ੀਲ ਅਵਸਥਾਵਾਂ ਹਨ। ਇਸ ਨੂੰ ----- ਰਾਹ ਕਿਹਾ ਜਾ ਸਕਦਾ ਹੈ। ਜੇ ਨਿਊਮੈਟਿਕ ਕੰਪੋਨੈਂਟਸ ਲਈ ਚਿੰਨ੍ਹ ਹਨ, ਤਾਂ ਇਹ ਸਮਝਣਾ ਆਸਾਨ ਹੋਵੇਗਾ। ਚਿੰਨ੍ਹ 'ਤੇ ਵਾਲਵ ਬਾਡੀ ਨੂੰ ਦਰਸਾਉਣ ਵਾਲੇ ਵਰਗਾਂ ਦੀ ਗਿਣਤੀ (ਅੰਦਰ ਤੀਰ ਜਾਂ ਟੀ ਲਾਈਨਾਂ ਦੇ ਨਾਲ) ਅੰਕ ਹੈ।
ਅੰਤ ਵਿੱਚ "------ ਸਥਿਤੀ" ਇੱਕ ਵਰਗ (ਉਹ ਬਿੰਦੂ ਜਿੱਥੇ ਤੀਰ ਰੇਖਾ ਅਤੇ T ਲਾਈਨ ਇੱਕ ਦੂਜੇ ਨੂੰ ਕੱਟਦੇ ਹਨ) 'ਤੇ ਬਿੰਦੂਆਂ ਦੀ ਸੰਖਿਆ ਨੂੰ ਦਰਸਾਉਂਦੀ ਹੈ, ਜੋ ਕਿ ------- ਸਥਿਤੀ ਹੈ।
ਸੋਲਨੋਇਡ ਵਾਲਵ ਦੇ ਗ੍ਰਾਫਿਕ ਚਿੰਨ੍ਹ ਦਾ ਅਰਥ:
1. ਵਾਲਵ ਦੀ ਕਾਰਜਸ਼ੀਲ ਸਥਿਤੀ ਨੂੰ ਦਰਸਾਉਣ ਲਈ ਬਕਸੇ ਦੀ ਵਰਤੋਂ ਕਰੋ। ਬਕਸਿਆਂ ਦੀ ਗਿਣਤੀ "ਪੋਜ਼ੀਸ਼ਨਾਂ" ਦੀ ਗਿਣਤੀ ਨੂੰ ਦਰਸਾਉਂਦੀ ਹੈ।
2. ਬਾਕਸ ਦੇ ਅੰਦਰ ਤੀਰ ਦਰਸਾਉਂਦੇ ਹਨ ਕਿ ਤੇਲ ਸਰਕਟ ਜੁੜਿਆ ਹੋਇਆ ਹੈ, ਪਰ ਤੀਰਾਂ ਦੀ ਦਿਸ਼ਾ ਜ਼ਰੂਰੀ ਤੌਰ 'ਤੇ ਤਰਲ ਪ੍ਰਵਾਹ ਦੀ ਅਸਲ ਦਿਸ਼ਾ ਨੂੰ ਦਰਸਾਉਂਦੀ ਨਹੀਂ ਹੈ।
3. ਬਾਕਸ ਦੇ ਅੰਦਰ "┻" ਜਾਂ "┳" ਚਿੰਨ੍ਹ ਦਰਸਾਉਂਦੇ ਹਨ ਕਿ ਮਾਰਗ ਬਲੌਕ ਕੀਤਾ ਗਿਆ ਹੈ।
4. ਬਾਕਸ ਦੇ ਬਾਹਰਲੇ ਹਿੱਸੇ ਨਾਲ ਜੁੜੇ ਇੰਟਰਫੇਸਾਂ ਦੀ ਗਿਣਤੀ "ਕੁਨੈਕਸ਼ਨਾਂ" ਦੀ ਸੰਖਿਆ ਨੂੰ ਦਰਸਾਉਂਦੀ ਹੈ।
5. ਆਮ ਤੌਰ 'ਤੇ, ਆਇਲ ਇਨਲੇਟ/ਏਅਰ ਇਨਲੇਟ ਜਿੱਥੇ ਵਾਲਵ ਤੇਲ ਸਪਲਾਈ ਲਾਈਨ ਜਾਂ ਸਿਸਟਮ ਦੀ ਏਅਰ ਲਾਈਨ ਨਾਲ ਜੁੜਿਆ ਹੁੰਦਾ ਹੈ, ਨੂੰ ਅੱਖਰ p ਦੁਆਰਾ ਦਰਸਾਇਆ ਜਾਂਦਾ ਹੈ। ਰਿਟਰਨ ਆਇਲ/ਰਿਟਰਨ ਏਅਰ ਪੋਰਟ ਜਿੱਥੇ ਵਾਲਵ ਸਿਸਟਮ ਦੇ ਰਿਟਰਨ ਆਇਲ/ਏਅਰ ਸਰਕਟ ਨਾਲ ਜੁੜਿਆ ਹੁੰਦਾ ਹੈ, ਨੂੰ ਟੀ (ਕਈ ਵਾਰ ਓ) ਦੁਆਰਾ ਦਰਸਾਇਆ ਜਾਂਦਾ ਹੈ। ਵਾਲਵ ਨੂੰ ਐਕਟੂਏਟਰ ਨਾਲ ਜੋੜਨ ਵਾਲੀ ਆਇਲ ਪੋਰਟ/ਏਅਰ ਪੋਰਟ ਨੂੰ a, b, ਆਦਿ ਦੁਆਰਾ ਦਰਸਾਇਆ ਜਾਂਦਾ ਹੈ। ਕਈ ਵਾਰ, ਤੇਲ ਲੀਕੇਜ ਪੋਰਟ ਨੂੰ ਦਰਸਾਉਣ ਲਈ ਗ੍ਰਾਫਿਕ ਚਿੰਨ੍ਹਾਂ ਵਿੱਚ "l" ਦੀ ਵਰਤੋਂ ਕੀਤੀ ਜਾਂਦੀ ਹੈ।
6. ਸਾਰੇ ਦਿਸ਼ਾਤਮਕ ਨਿਯੰਤਰਣ ਵਾਲਵ ਦੀਆਂ ਦੋ ਜਾਂ ਵੱਧ ਕਾਰਜਸ਼ੀਲ ਸਥਿਤੀਆਂ ਹੁੰਦੀਆਂ ਹਨ, ਜਿਨ੍ਹਾਂ ਵਿੱਚੋਂ ਇੱਕ ਆਮ ਸਥਿਤੀ ਹੈ, ਯਾਨੀ ਉਹ ਸਥਿਤੀ ਜਿੱਥੇ ਵਾਲਵ ਕੋਰ ਓਪਰੇਟਿੰਗ ਫੋਰਸ ਦੇ ਅਧੀਨ ਨਹੀਂ ਹੈ।
ਗ੍ਰਾਫਿਕ ਚਿੰਨ੍ਹ ਵਿੱਚ ਮੱਧਮਾਨ ਤਿੰਨ-ਅੰਕ ਵਾਲਵ ਦੀ ਆਮ ਸਥਿਤੀ ਹੈ। ਇੱਕ ਦੋ-ਪੋਜੀਸ਼ਨ ਵਾਲਵ ਜੋ ਸਪਰਿੰਗ ਰੀਸੈਟ ਦੀ ਵਰਤੋਂ ਕਰਦਾ ਹੈ, ਬਸੰਤ ਦੇ ਨੇੜੇ ਬਕਸੇ ਦੇ ਅੰਦਰ ਲੰਘਣ ਦੀ ਸਥਿਤੀ ਨੂੰ ਆਪਣੀ ਆਮ ਸਥਿਤੀ ਦੇ ਰੂਪ ਵਿੱਚ ਲੈਂਦਾ ਹੈ। ਸਿਸਟਮ ਡਾਇਗ੍ਰਾਮ ਖਿੱਚਣ ਵੇਲੇ, ਤੇਲ ਸਰਕਟ/ਗੈਸ ਸਰਕਟ ਆਮ ਤੌਰ 'ਤੇ ਦਿਸ਼ਾ-ਨਿਰਦੇਸ਼ ਕੰਟਰੋਲ ਵਾਲਵ ਦੀ ਆਮ ਸਥਿਤੀ ਨਾਲ ਜੁੜਿਆ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ।
ਵੱਖ-ਵੱਖ ਐਪਲੀਕੇਸ਼ਨ ਉਦਯੋਗਾਂ ਵਿੱਚ ਸੋਲਨੋਇਡ ਵਾਲਵ ਪ੍ਰਤੀਕਾਂ ਦੀ ਨੁਮਾਇੰਦਗੀ ਵਿਧੀਆਂ:
1. ਪ੍ਰਕਿਰਿਆ ਉਦਯੋਗ

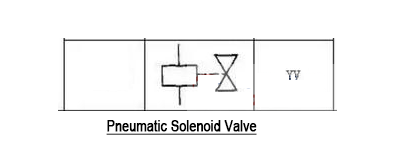

ਪ੍ਰਕਿਰਿਆ ਉਦਯੋਗ ਵਿੱਚ ਨਿਯੰਤਰਣ ਬਿੰਦੂਆਂ ਦੇ ਨਾਲ ਫਲੋਚਾਰਟ (ਪੀਆਈਡੀ ਡਾਇਗ੍ਰਾਮ) 'ਤੇ, ਸੋਲਨੋਇਡ ਵਾਲਵ ਦਾ ਗ੍ਰਾਫਿਕ ਚਿੰਨ੍ਹ ਚਿੱਤਰ 1 ਵਿੱਚ ਦਿਖਾਇਆ ਗਿਆ ਹੈ।
ਚਿੱਤਰ 1 PID ਡਾਇਗ੍ਰਾਮ 'ਤੇ ਸੋਲਨੋਇਡ ਵਾਲਵ ਪ੍ਰਤੀਕ ਦਿਖਾਉਂਦਾ ਹੈ
2. ਮਸ਼ੀਨਰੀ ਉਦਯੋਗ
ਮਕੈਨੀਕਲ ਉਦਯੋਗ ਵਿੱਚ ਜਾਂ ਮੇਕੈਟ੍ਰੋਨਿਕਸ ਦੇ ਨਿਊਮੈਟਿਕ ਅਤੇ ਹਾਈਡ੍ਰੌਲਿਕ ਟ੍ਰਾਂਸਮਿਸ਼ਨ ਸਿਸਟਮ ਵਿੱਚ, ਵਰਤੇ ਗਏ ਗ੍ਰਾਫਿਕ ਚਿੰਨ੍ਹ ਚਿੱਤਰ 2 ਵਿੱਚ ਦਰਸਾਏ ਗਏ ਹਨ, ਦੋ-ਸਥਿਤੀ ਤਿੰਨ-ਵੇਅ ਦੇ ਸੋਲਨੋਇਡ ਵਾਲਵ ਦੇ ਗ੍ਰਾਫਿਕ ਚਿੰਨ੍ਹਾਂ ਦਾ ਇੱਕ ਯੋਜਨਾਬੱਧ ਚਿੱਤਰ, ਖੜ੍ਹਵੇਂ ਅਤੇ ਖੱਬੇ-ਸੱਜੇ ਪਾਸੇ ਵਿਵਸਥਿਤ ਹੈ।

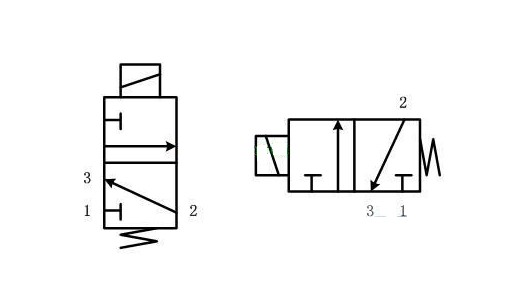

ਚਿੱਤਰ 2 ਸੋਲਨੋਇਡ ਵਾਲਵ ਦੇ ਗ੍ਰਾਫਿਕ ਚਿੰਨ੍ਹ ਦਾ ਯੋਜਨਾਬੱਧ ਚਿੱਤਰ
ਨੋਟ: ਉਪਰਲੇ ਅਤੇ ਹੇਠਲੇ ਬਕਸੇ ਦੋ ਵੱਖ-ਵੱਖ ਕੈਵਿਟੀਜ਼ ਨਹੀਂ ਹਨ ਪਰ ਕ੍ਰਮਵਾਰ ਰਾਜਾਂ ਨੂੰ ਦਰਸਾਉਂਦੇ ਹਨ ਜਦੋਂ ਚਾਲੂ ਹੁੰਦਾ ਹੈ ਅਤੇ ਜਦੋਂ ਚਾਲੂ ਨਹੀਂ ਹੁੰਦਾ। ਉੱਪਰਲਾ ਬਕਸਾ (ਖੱਬੇ ਬਾਕਸ) ਚਾਲੂ ਹੋਣ 'ਤੇ ਤਰਲ ਵਹਾਅ ਦੀ ਦਿਸ਼ਾ ਅਤੇ ਪੋਰਟ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ, ਜਦੋਂ ਕਿ ਹੇਠਲਾ ਬਾਕਸ (ਸੱਜੇ ਬਾਕਸ) ਚਾਲੂ ਨਾ ਹੋਣ 'ਤੇ ਤਰਲ ਵਹਾਅ ਦੀ ਦਿਸ਼ਾ ਅਤੇ ਪੋਰਟ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ।
ਇਹ ਦੋਹਰੀ-ਸਟੇਟ ਡਰਾਇੰਗ ਵਿਧੀ ਬਿਨਾਂ ਬਿਜਲੀ ਦੇ ਪਾਈਪਲਾਈਨ ਕਨੈਕਸ਼ਨ ਨੂੰ ਦਰਸਾਉਂਦੀ ਹੈ, ਭਾਵ, ਹੇਠਾਂ ਦਿੱਤੇ ਬਕਸੇ ਵਿੱਚ (ਸੱਜੇ ਪਾਸੇ ਵਾਲਾ ਬਕਸਾ)।
ਚਿੱਤਰ ਵਿੱਚ ਨੰਬਰ 1, 2 ਅਤੇ 3 ਨੂੰ ਘਰੇਲੂ ਅਤੇ ਅੰਤਰਰਾਸ਼ਟਰੀ ਸਾਂਝੇ ਸੰਖਿਆਤਮਕ ਸੰਕੇਤ ਦੇ ਨਾਲ-ਨਾਲ ਵਰਣਮਾਲਾ ਦੇ ਸੰਕੇਤਾਂ ਦੀ ਵਰਤੋਂ ਕਰਕੇ ਚਿੰਨ੍ਹਿਤ ਕੀਤਾ ਗਿਆ ਹੈ।
ਖਾਸ ਨਿਸ਼ਾਨ: ਏਅਰ ਇਨਲੇਟ 1 ਜਾਂ P ਹੈ, ਐਗਜ਼ਾਸਟ ਪੋਰਟ 5 ਜਾਂ R ਹੈ, ਐਗਜ਼ਾਸਟ ਪੋਰਟ 3 ਜਾਂ S ਹੈ, ਵਰਕਿੰਗ ਪੋਰਟ 2 ਜਾਂ A ਹੈ, ਅਤੇ ਵਰਕਿੰਗ ਪੋਰਟ 4 ਜਾਂ B ਹੈ। 12, 14, 82 ਅਤੇ 84 ਪੋਰਟ ਵੀ ਹਨ ਜੋ ਮੋਹਰੀ ਹਿੱਸੇ ਨਾਲ ਸਬੰਧਤ ਹਨ।
ਚਿੰਨ੍ਹ ਵਿੱਚ ਬਕਸੇ ਸੋਲਨੋਇਡ ਵਾਲਵ ਦੀ ਕਾਰਜਸ਼ੀਲ ਸਥਿਤੀ ਨੂੰ ਦਰਸਾਉਂਦੇ ਹਨ। ਬਕਸਿਆਂ ਦੀ ਗਿਣਤੀ "ਪੋਜ਼ੀਸ਼ਨਾਂ" ਦੀ ਗਿਣਤੀ ਨੂੰ ਦਰਸਾਉਂਦੀ ਹੈ। ਬਕਸੇ ਦੇ ਅੰਦਰ ਤੀਰ ਦਰਸਾਉਂਦੇ ਹਨ ਕਿ ਤਰਲ ਇੱਕ ਜੁੜੀ ਸਥਿਤੀ ਵਿੱਚ ਹੈ, ਪਰ ਤੀਰਾਂ ਦੀ ਦਿਸ਼ਾ ਜ਼ਰੂਰੀ ਤੌਰ 'ਤੇ ਤਰਲ ਦੀ ਅਸਲ ਦਿਸ਼ਾ ਨੂੰ ਦਰਸਾਉਂਦੀ ਨਹੀਂ ਹੈ।
ਬਾਕਸ ਵਿੱਚ ਟੀ-ਆਕਾਰ ਦਾ ਚਿੰਨ੍ਹ ਦਰਸਾਉਂਦਾ ਹੈ ਕਿ ਮਾਰਗ ਬਲੌਕ ਹੈ। ਬਾਕਸ ਦੇ ਬਾਹਰਲੇ ਹਿੱਸੇ ਨਾਲ ਜੁੜੇ ਇੰਟਰਫੇਸਾਂ ਦੀ ਗਿਣਤੀ "ਕੁਨੈਕਸ਼ਨਾਂ" ਦੀ ਸੰਖਿਆ ਨੂੰ ਦਰਸਾਉਂਦੀ ਹੈ।
ਆਮ ਤੌਰ 'ਤੇ ਜ਼ਿਕਰ ਕੀਤੇ ਗਏ "ਦੋ-ਵਿਅਕਤੀ ਦੋ-ਵੇਅ", "ਦੋ-ਵਿਅਕਤੀ ਤਿੰਨ-ਵੇਅ", "ਦੋ-ਵਿਅਕਤੀ ਚਾਰ-ਵੇਅ", ਅਤੇ "ਦੋ-ਵਿਅਕਤੀ ਪੰਜ-ਵੇਅ" ਸਾਰੇ ਉਪਰੋਕਤ ਤੋਂ ਲਏ ਗਏ ਹਨ।
ਦਿਸ਼ਾਤਮਕ ਨਿਯੰਤਰਣ ਵਾਲਵ ਦੀਆਂ ਸਾਰੀਆਂ ਦੋ ਜਾਂ ਵੱਧ ਕੰਮ ਕਰਨ ਵਾਲੀਆਂ ਸਥਿਤੀਆਂ ਹੁੰਦੀਆਂ ਹਨ, ਜਿਨ੍ਹਾਂ ਵਿੱਚੋਂ ਇੱਕ ਆਮ ਸਥਿਤੀ ਹੁੰਦੀ ਹੈ, ਯਾਨੀ ਉਹ ਸਥਿਤੀ ਜਿੱਥੇ ਵਾਲਵ ਪਲੱਗ ਓਪਰੇਟਿੰਗ ਫੋਰਸ ਦੇ ਅਧੀਨ ਨਹੀਂ ਹੁੰਦਾ। ਸੋਲਨੋਇਡ ਵਾਲਵ ਦੇ ਗ੍ਰਾਫਿਕ ਚਿੰਨ੍ਹ ਵਿੱਚ ਵਿਚਕਾਰਲੀ ਸਥਿਤੀ ਤਿੰਨ-ਪੋਜੀਸ਼ਨ ਵਾਲਵ ਦੀ ਆਮ ਸਥਿਤੀ ਹੈ।
