ਨਿਊਮੈਟਿਕ ਸਿਲੰਡਰਕਿਸਮ ਅਤੇ ਅਸੂਲ
ਇੱਕ ਸਿਲੰਡਰ ਅਸਲ ਵਿੱਚ ਕੀ ਹੈ? ਉਹ ਕੰਪੋਨੈਂਟ ਜੋ ਕੰਪਰੈੱਸਡ ਹਵਾ ਦੀ ਦਬਾਅ ਊਰਜਾ ਨੂੰ ਮਕੈਨੀਕਲ ਊਰਜਾ ਵਿੱਚ ਬਦਲਦਾ ਹੈ ਤਾਂ ਜੋ ਲੀਨੀਅਰ ਰਿਸੀਪ੍ਰੋਕੇਟਿੰਗ ਮੋਸ਼ਨ, ਸਵਿੰਗ, ਅਤੇ ਰੋਟੇਸ਼ਨਲ ਮੋਸ਼ਨ ਕਰਨ ਲਈ ਮਕੈਨਿਜ਼ਮ ਨੂੰ ਚਲਾਉਣ ਲਈ ਇੱਕ ਸਿਲੰਡਰ ਕਿਹਾ ਜਾਂਦਾ ਹੈ, ਜਿਸਨੂੰ ਨਿਊਮੈਟਿਕ ਐਕਟੁਏਟਰ ਵੀ ਕਿਹਾ ਜਾਂਦਾ ਹੈ।
ਇੱਕ ਸਿਲੰਡਰ ਜੋ ਇੱਕ ਸਿੱਧੀ ਲਾਈਨ ਵਿੱਚ ਚਲਦਾ ਹੈ, ਆਊਟਪੁੱਟ ਫੋਰਸ ਕਰ ਸਕਦਾ ਹੈ, ਜਦੋਂ ਕਿ ਇੱਕ ਸਿਲੰਡਰ ਜੋ ਸਵਿੰਗ ਕਰਦਾ ਹੈ ਅਤੇ ਇੱਕ ਨਿਊਮੈਟਿਕ ਮੋਟਰ ਜੋ ਘੁੰਮਦੀ ਹੈ, ਟਾਰਕ ਨੂੰ ਆਉਟਪੁੱਟ ਕਰ ਸਕਦੀ ਹੈ। ਏਅਰ ਗ੍ਰਿੱਪਰ ਅਤੇ ਵੈਕਿਊਮ ਚੂਸਣ ਕੱਪ ਦੀ ਵਰਤੋਂ ਵਸਤੂਆਂ ਨੂੰ ਚੁੱਕਣ ਅਤੇ ਰੱਖਣ ਲਈ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ।
1. ਲੀਨੀਅਰ ਮੋਸ਼ਨ ਸਿਲੰਡਰ
ਵਾਯੂਮੈਟਿਕ ਐਕਚੂਏਟਿੰਗ ਤੱਤਾਂ ਵਿੱਚੋਂ, ਸਭ ਤੋਂ ਵੱਧ ਵਰਤਿਆ ਜਾਣ ਵਾਲਾ ਇੱਕ ਰੇਖਿਕ ਗਤੀ ਲਈ ਸਿਲੰਡਰ ਹੈ। ਬਣਤਰ ਨੂੰ ਪਿਸਟਨ-ਕਿਸਮ ਅਤੇ ਗੈਰ-ਪਿਸਟਨ-ਕਿਸਮ (ਜਿਵੇਂ ਕਿ ਡਾਇਆਫ੍ਰਾਮ-ਟਾਈਪ) ਵਿੱਚ ਵੰਡਿਆ ਗਿਆ ਹੈ। ਡਾਇਆਫ੍ਰਾਮ- ਕਿਸਮ ਦੇ ਸਿਲੰਡਰਾਂ ਵਿੱਚ ਚੰਗੀ ਸੀਲਿੰਗ ਕਾਰਗੁਜ਼ਾਰੀ ਹੁੰਦੀ ਹੈ, ਕੋਈ ਰਗੜ ਪ੍ਰਤੀਰੋਧ ਨਹੀਂ ਹੁੰਦਾ ਹੈ, ਅਤੇ ਲੁਬਰੀਕੇਸ਼ਨ ਦੀ ਲੋੜ ਨਹੀਂ ਹੁੰਦੀ ਹੈ, ਪਰ ਸਿਲੰਡਰ ਸਟ੍ਰੋਕ ਛੋਟਾ ਹੁੰਦਾ ਹੈ। ਉਹ ਜ਼ਿਆਦਾਤਰ ਉਤਪਾਦਨ ਪ੍ਰਕਿਰਿਆ ਨਿਯੰਤਰਣ ਵਿੱਚ ਕਲੈਂਪਿੰਗ ਅਤੇ ਹੋਰ ਕੰਮਾਂ ਵਿੱਚ ਵਰਤੇ ਜਾਂਦੇ ਹਨ। ਸਭ ਤੋਂ ਵੱਧ ਵਰਤੀ ਜਾਣ ਵਾਲੀ ਕਿਸਮ ਪਿਸਟਨ-ਕਿਸਮ ਦਾ ਸਿਲੰਡਰ ਹੈ।
ਪਿਸਟਨ ਸਿਲੰਡਰ ਦੀ ਚੋਣ ਕਰਦੇ ਸਮੇਂ, ਪਹਿਲਾ ਕਦਮ ਸਿਲੰਡਰ ਬੋਰ ਅਤੇ ਸਟ੍ਰੋਕ ਦੀ ਪੁਸ਼ਟੀ ਕਰਨਾ ਹੈ। ਜਿੰਨਾ ਵੱਡਾ ਸਿਲੰਡਰ ਬੋਰ, ਓਨਾ ਹੀ ਜ਼ਿਆਦਾ ਜ਼ੋਰ। ਸਿਲੰਡਰ ਦੀ ਆਉਟਪੁੱਟ ਫੋਰਸ ਦੀ ਗਣਨਾ ਕਿਵੇਂ ਕਰਨੀ ਹੈ ਇਸ ਬਾਰੇ ਅਗਲੇ ਲੇਖ ਵਿੱਚ ਦੱਸਿਆ ਜਾਵੇਗਾ। ਵੱਖ-ਵੱਖ ਇੰਸਟਾਲੇਸ਼ਨ ਸਹਾਇਕ ਉਪਕਰਣ ਵੀ ਇੰਸਟਾਲੇਸ਼ਨ ਵਾਤਾਵਰਣ ਦੇ ਅਨੁਸਾਰ ਚੁਣੇ ਜਾਣੇ ਚਾਹੀਦੇ ਹਨ.

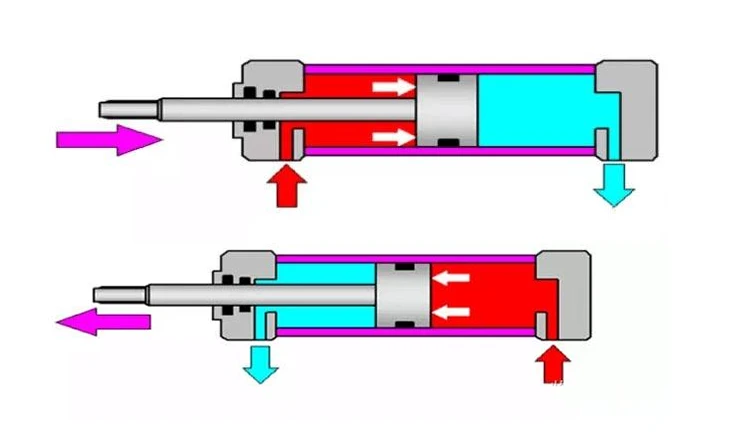

ਸਿਲੰਡਰ ਦਾ ਕੰਮ ਕਰਨ ਦਾ ਸਿਧਾਂਤ: ਸਿਲੰਡਰ ਦਾ ਪਿਸਟਨ ਪਿੱਛੇ ਹਟਦਾ ਹੈ ਅਤੇ ਵਧਦਾ ਹੈ

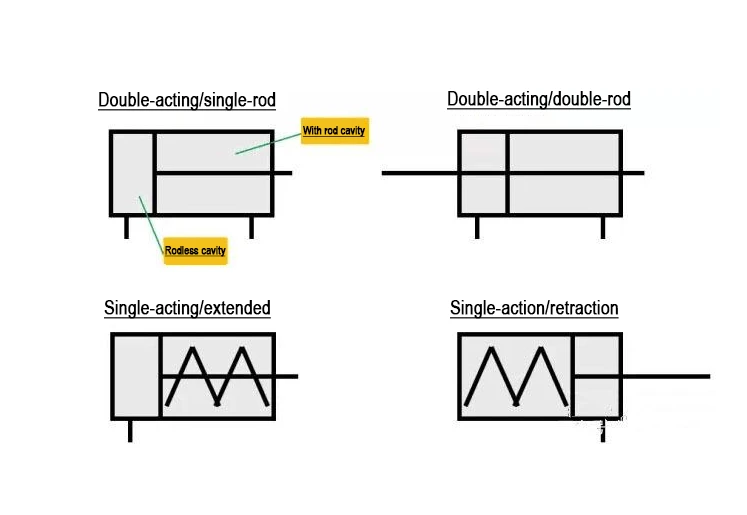

ਪਿਸਟਨ ਦੇ ਅੱਗੇ ਅਤੇ ਪਿੱਛੇ ਸਪ੍ਰਿੰਗਾਂ ਨੂੰ ਜੋੜਨ ਨਾਲ, ਸਿਲੰਡਰ ਇੱਕ ਸਿੰਗਲ-ਐਕਟਿੰਗ ਸਿਲੰਡਰ ਬਣ ਜਾਂਦਾ ਹੈ, ਜਿਸ ਲਈ ਸਿਰਫ਼ ਇੱਕ ਏਅਰ ਇਨਟੇਕ ਹੋਲ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ। ਜਦੋਂ ਇਹ ਵਾਪਸ ਆਉਂਦਾ ਹੈ, ਇਹ ਆਪਣੇ ਆਪ ਹੀ ਬਸੰਤ ਵਿੱਚ ਰੀਸੈਟ ਹੋ ਜਾਂਦਾ ਹੈ।
2. ਸਿਲੰਡਰ ਨੂੰ ਸਵਿੰਗ ਕਰੋ ਅਤੇ ਘੁੰਮਾਓ
ਰੋਟਰੀ ਸਿਲੰਡਰ ਦੀ ਗਤੀ ਨੂੰ ਪਲੈਨਰ ਰੋਟੇਸ਼ਨ ਅਤੇ ਸਿਲੰਡਰ ਦੇ ਕੋਣੀ ਹੇਠਲੇ ਦਬਾਅ ਵਿੱਚ ਵੰਡਿਆ ਜਾ ਸਕਦਾ ਹੈ। ਇੱਥੇ ਵਿਸਤ੍ਰਿਤ ਕਰਨ ਲਈ ਬਹੁਤ ਕੁਝ ਹੈ, ਅਤੇ ਮੈਂ ਇਸਨੂੰ ਅਗਲੇ ਲੇਖਾਂ ਵਿੱਚ ਹੌਲੀ ਹੌਲੀ ਸਾਂਝਾ ਕਰਾਂਗਾ.
ਇਹ ਰੋਟਰੀ ਮਾਡਲ MSQB ਰੋਟਰੀ ਸਿਲੰਡਰ ਹੈ, ਜਿਸ ਵਿੱਚ ਇੱਕ ਰੈਕ ਅਤੇ ਪਿਨੀਅਨ ਬਣਤਰ ਅਤੇ ਇੱਕ ਡਬਲ-ਸਿਲੰਡਰ ਢਾਂਚਾ ਹੈ, ਜੋ ਡਬਲ ਆਉਟਪੁੱਟ ਫੋਰਸ ਪ੍ਰਦਰਸ਼ਿਤ ਕਰਨ ਦੇ ਸਮਰੱਥ ਹੈ।
ਉੱਪਰ ਇੱਕ ਟਰਨਟੇਬਲ ਹੈ ਜਿਸ ਨੂੰ 0 ਤੋਂ 190 ਡਿਗਰੀ ਤੱਕ ਐਡਜਸਟ ਅਤੇ ਘੁੰਮਾਇਆ ਜਾ ਸਕਦਾ ਹੈ। ਲੀਨੀਅਰ ਸਿਲੰਡਰ ਅਤੇ ਫਿੰਗਰ ਸਿਲੰਡਰ ਕੁਝ ਸਧਾਰਨ ਮਕੈਨੀਕਲ ਕਾਰਵਾਈਆਂ ਕਰਨ ਲਈ ਉਪਰਲੇ ਟਰਨਟੇਬਲ 'ਤੇ ਸਥਾਪਿਤ ਕੀਤੇ ਜਾ ਸਕਦੇ ਹਨ।
3. ਏਅਰ ਗ੍ਰਿੱਪਰ, ਫਿੰਗਰ ਸਿਲੰਡਰ
ਫਿੰਗਰ ਸਿਲੰਡਰ, ਜਿਵੇਂ ਕਿ ਨਾਮ ਤੋਂ ਪਤਾ ਲੱਗਦਾ ਹੈ, ਉਹ ਸਿਲੰਡਰ ਹੁੰਦੇ ਹਨ ਜੋ ਉਂਗਲਾਂ ਵਾਂਗ ਕੰਮ ਕਰਦੇ ਹਨ, ਵਸਤੂਆਂ ਨੂੰ ਫੜਨ ਦੇ ਯੋਗ ਹੁੰਦੇ ਹਨ। ਦੋ ਗ੍ਰਿੱਪਰਾਂ 'ਤੇ ਇੰਸਟਾਲੇਸ਼ਨ ਛੇਕ ਹਨ, ਅਤੇ ਸੰਬੰਧਿਤ ਫਿਕਸਚਰ ਨੂੰ ਵੱਖ-ਵੱਖ ਉਤਪਾਦਾਂ ਦੇ ਅਨੁਸਾਰ ਅਨੁਕੂਲਿਤ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ.
ਸਿਲੰਡਰ ਦੀ ਕਿਸਮ ਦੀ ਚੋਣ ਕਿਵੇਂ ਕਰੀਏ
ਸ਼੍ਰੇਣੀ
ਸਿਲੰਡਰ ਵਿਆਸ ਦੁਆਰਾ: ਮਾਈਕ੍ਰੋ ਸਿਲੰਡਰ, ਛੋਟਾ ਸਿਲੰਡਰ, ਮੱਧਮ ਸਿਲੰਡਰ, ਵੱਡਾ ਸਿਲੰਡਰ
ਬਫਰਿੰਗ ਫਾਰਮ ਦੇ ਅਨੁਸਾਰ: ਅਨਬਫਰਡ ਸਿਲੰਡਰ, ਕੁਸ਼ਨਡ ਬਫਰਡ ਸਿਲੰਡਰ, ਏਅਰ-ਬਫਰਡ ਸਿਲੰਡਰ
ਆਕਾਰ ਦੁਆਰਾ: ਸਪੇਸ-ਬਚਤ ਕਿਸਮ, ਮਿਆਰੀ ਕਿਸਮ
ਸਿਲੰਡਰ ਦੀ ਚੋਣ
1. ਲੋਡ ਦੇ ਆਧਾਰ 'ਤੇ ਸਿਲੰਡਰ ਬੋਰ - ਦਾ ਪਤਾ ਲਗਾਓ
2. ਗਤੀ ਦੀ ਰੇਂਜ ਦੇ ਆਧਾਰ 'ਤੇ ਸਟ੍ਰੋਕ - ਦਾ ਪਤਾ ਲਗਾਓ
3. ਇੰਸਟਾਲੇਸ਼ਨ ਵਿਧੀ ਦਾ ਪਤਾ ਲਗਾਓ
4. ਚੁੰਬਕੀ ਸਵਿੱਚ, ਆਦਿ ਦਾ ਪਤਾ ਲਗਾਓ
5. ਬਫਰ ਫਾਰਮ ਦਾ ਪਤਾ ਲਗਾਓ
6. ਹੋਰ ਅਟੈਚਮੈਂਟਾਂ ਦੀ ਪੁਸ਼ਟੀ ਕਰੋ
ਉੱਪਰ ਨਿਊਮੈਟਿਕ ਸਿਲੰਡਰ ਦੀਆਂ ਕਿਸਮਾਂ ਅਤੇ ਸਿਧਾਂਤ ਹਨ, ਸਿਲੰਡਰ ਕਿਸਮਾਂ ਦੀ ਸਮਗਰੀ ਨੂੰ ਕਿਵੇਂ ਚੁਣਨਾ ਹੈ, ਹੋਰ ਸਬੰਧਤ ਜਾਣਕਾਰੀ ਜਾਣਨ ਲਈ https://www.joosungauto.com/ 'ਤੇ ਉਪਲਬਧ ਹਨ।
